Rubber-based damping sheet (BAL-F) アルミ拘束型防振・制振・遮音シート高耐熱・難燃グレード
HOME > PRODUCTS > Noise & Vibration Damping Materials >Rubber-based damping sheet (BAL-F)

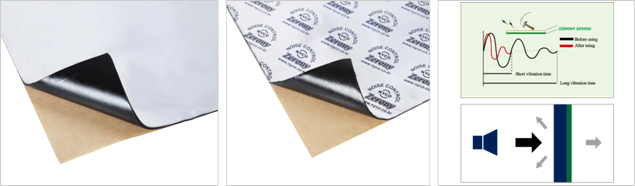

Rubber-based damping sheet (BAL-F)

ZERONY Sheet BAL-F シリーズ
耐候性と制振性を備えた特殊変性ブチルゴム基材に高機能な無機添加剤を配合することで、優れた制振性・遮音性・耐候性を発揮するシートです。自己粘着性の基材に離型紙が付いていますので作業が容易です。　アルミニウム積層タイプはとても優れた遮音・制振・振動吸収特性を示します。BAL-Fシリーズはアルミニウム層の厚さ調整が可能です。　優れた難燃性が特徴です。

General Properties

特　性

Specifications

仕　様

- 固体伝搬音の減衰性能と遮音性能に優れる
- 優れた自己粘着性
- 高い耐熱性
- 高い難燃性
- 他の素材との積層化が容易
- 粗面・不整表面への施工が容易
- 作業性に優れる
- アルミニウム層の厚さ調整可
- RoHS指令適合

形状

シート (標準色：シルバー)

厚さ (mm)

AL = 40～300 μm, 制振層 = 0.8～10

比重

標準仕様1.5 ～2.0

損失係数 (η)

0.1～0.5

接着方式

自己粘着性

難燃性能

高耐熱/難燃タイプ : Fグレード

・要望に応じてオーダーメイド製作が可能です。
・数値は測定値であり規格値ではありません。
・表記の情報は実際の実験・実績に基づいた内容です。
・使用条件により数値や効果が異なる場合があります。
・事前にテストの上ご使用ください。

Designation System

仕様指定の例

Delivery Form

納　入

例) ZERONY Sheet BAL-F2
　　　　 B : 特殊変性ブチルゴム基材制振シート
　　　　 AL : アルミニウム表面材
　　　　 F : 耐熱・難燃グレード
　　　　 2 : 厚さ 2 mm (±0.2)

シート（箱入り）
最大幅: 900 mm
要望に応じたサイズや打ち抜き加工による各種形状が可能です。

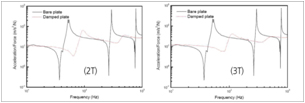

Damping Behavior of
Zerony BAL-F Series

各種データ

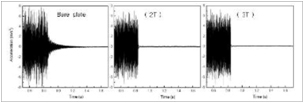

Damping Properties of
Zerony BAL-F Series

各種データ

table

table

(1) Fire Characterization Test of BAF-F series
      UL 94 V0
      BS 476, Part 7 : Surface spread of flame : Class 1
      BS6853 Annex D.8.6 : Smoke density A₀ : 25
      BS6843 Annex B.2 : Toxic Fume Index : 0.5
      ISO 4589-2 : Oxygen Index : 43.5%

(2) Heat resistance of BAL-F series
180℃ × 24 hrs, vertical : no deformation

(3) RoHS compliance

(4) Loss factor
JIS G 0602 2T = 0.209
JIS G 0602 3T = 0.322

Instruction for Use

使用方法

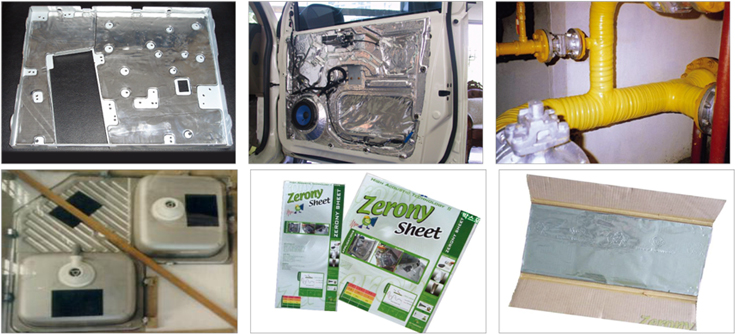

Applications

適　用

１.離型紙をはがす前に、ハサミ・カッター・打ち抜き型で必要な
　サイズや形状に切ってください。
2.被着体表面のほこり、水分、油分及び異物を除去してください。
3.離型紙をはがします。
4.ZERONY シートを均一に圧着してください。
※注意:シートの上に重い物を載せないでください。

・建築関連
・輸送関連
・船舶
・トラック
・電気・電子・ OA関連
・その他
